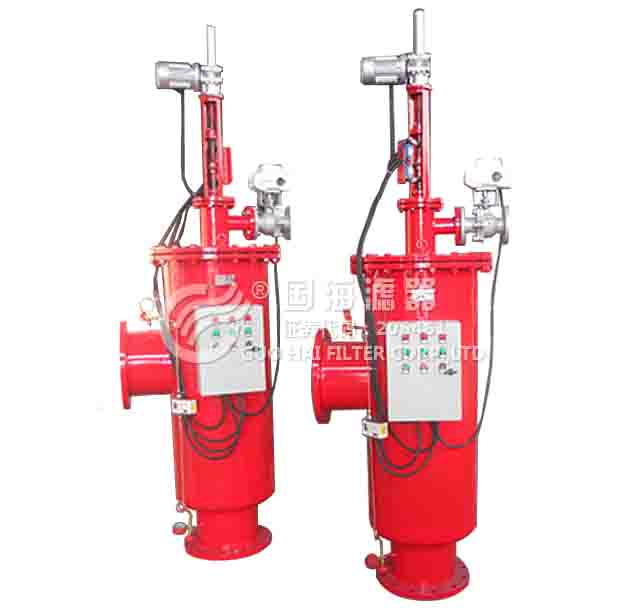

ZZL单滤芯自清洗过滤器
ZZL系列单滤芯式自清洗过滤器，它主要由主机外壳、电动头、差压控制器、电控箱、电动阀、手动阀、粗过滤网筒、精过滤网筒、支撑部件、吸嘴、环套、反洗臂等组成。当过滤器处于运行状态时，来自主管上游端的待过滤的液体，通过入口进入过滤器，穿过隔板下端的粗过滤筒后进入精过滤网筒内侧，于是净液由精网筒向外流出，同时液体中杂质被阻止在精网筒内侧，而已过滤的液体由出口进入主管道下游端，此时电机不工作，逆洗臂及吸嘴处于初始位置，与逆洗臂和腔体相连通的泄压（排污）阀也处于关闭状态，以保持这一系统不泄压，也没有液体流动。
随着连续过滤运行，液体中悬浮物杂质不断的被精网筒阻挡，使过滤器两端差压上升，当上升到一定的设置压差时，使电机启动，逆洗臂也开始转动，同时电控泄压阀被开通，并泄压排液，在逆洗臂吸嘴与网筒内臂相接触部分就出现一个相对压力低于网筒外侧液体压力的负压区，从而形成吸引力，于是网筒外侧的液体就通过吸嘴被吸入逆洗臂内腔中流出。过滤器正是利用这股液体流才将网筒壁上的杂质清除掉，并流经泄压阀排出过滤器体外。在反洗时，由于仅仅是与网筒内侧相接触的部分进行反洗，而其他部分仍在进行正常过滤，这就实现了本设备反洗时过滤不停机。
|
ZZL型单滤芯自清洗过滤器主要技术性能、参数及安装尺寸
|
|
分类
|
型 号
|
单位
|
ZZL50
|
ZZL80
|
ZZL100
|
ZZL150
|
ZZL200
|
ZZL250
|
ZZL300
|
ZZL350
|
ZZL400
|
ZZL450
|
|
外
形
及
安
尺
寸
|
主管道通径(DN1DN2)
|
mm
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
|
E
|
mm
|
500
|
600
|
600
|
800
|
900
|
1000
|
1100
|
1400
|
1500
|
1500
|
|
D
|
mm
|
273
|
325
|
325
|
520
|
720
|
820
|
920
|
1020
|
1124
|
1124
|
|
H1
|
mm
|
1300
|
1480
|
1480
|
1480
|
1880
|
2082
|
2167
|
2661
|
2973
|
2980
|
|
H2
|
mm
|
500
|
550
|
550
|
650
|
800
|
1000
|
1000
|
1200
|
1400
|
1400
|
|
H3
|
mm
|
200
|
200
|
200
|
160
|
170
|
300
|
200
|
225
|
170
|
170
|
|
DN3
|
mm
|
25
|
25
|
25
|
32
|
50
|
65
|
65
|
80
|
80
|
100
|
|
DN4
|
mm
|
25
|
25
|
25
|
25
|
40
|
40
|
50
|
50
|
65
|
65
|
|
运
行
参
数
|
参考流量
|
M3/h
|
20-25
|
40-54
|
60-120
|
150-170
|
210-300
|
380-450
|
560-700
|
750-1000
|
960-1220
|
1260-1540
|
|
网
筒
类
型
及
精
度
|
复合纺织滤芯
经济精度可选范围
|
mm
|
0.02-0.6
|
|
V形断面可选范围
经济精度可选范围
|
mm
|
0.1-1.0(最高可达0.05)
|
0.2-1.0(最高可达0.05)
|
0.3-1.0
(最高可达0.1)
|
0.4-1.0
(最高可达0.1)
|
|
冲孔正弦波滤芯
经济精度可选范围
|
mm
|
1.0-3.0
|
|
工作介质
|
|
工业水≤60℃
|
|
设计压力
|
MPa
|
0.6、1.0、1.6、2.5和4.0共五种
|
|
反
洗
参
数
|
反洗起始差压
|
MPa
|
0.030-0.050
|
|
反洗耗水量(约)
|
L/min
|
50
|
50
|
50
|
70
|
110
|
180
|
220
|
270
|
300
|
350
|
|
一次反洗过程时间
|
S
|
53
|
62
|
68
|
75
|
|
差压控制可予置范围
|
MPa
|
按差压控制反洗，可予置差压范围为0.02-1.0
|
|
时间控制可予置范围
|
h
|
按时间控制反洗，可予置差压范围为1-24h
|
|
